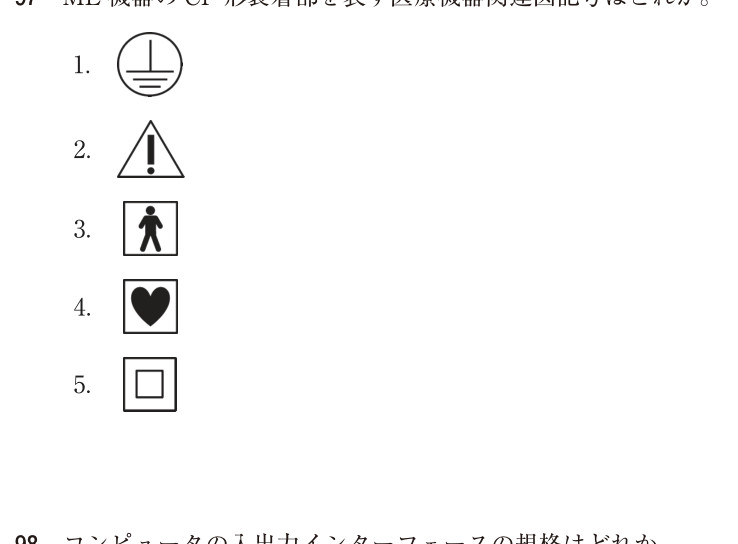

ME機器のCF形装着部を表す医療機器関連図記号はどれか。

解説

CF形装着部は、心臓に直接接続される可能性があり、最も高い安全性（耐除細動性）が求められます。心臓の形をした記号は、心臓への装着を示唆しており、高い安全性を要求されるCF形装着部に適切です。

選択肢ごとの解説

• 1. この記号は、保護接地端子（アース）を示しています。ME機器の安全規格において重要な要素ですが、装着部の分類を示すものではありません。正しくは：保護接地端子選びやすい理由：医療機器の安全性に関する記号の一つであるため、関連する記号として誤って選んでしまう可能性があります。混同注意：装着部の分類記号
• 2. この記号は、一般的な注意または警告を示しています。特定の危険性や注意喚起が必要な場合に用いられますが、装着部の分類を示すものではありません。正しくは：注意・警告選びやすい理由：医療機器の表示によく見られる記号であり、安全性に関する記号と誤解する可能性があります。混同注意：装着部の分類記号
• 3. この記号は、BF形装着部を示しています。BF形は、患者に直接装着されるが心臓に直接接続されない装着部であり、B形よりも高い安全性（耐除細動性）が求められます。正しくは：BF形装着部選びやすい理由：CF形装着部と同じく患者に装着される部位を示すため、混同しやすいです。混同注意：CF形装着部
• 4. 正解。この記号は、CF形装着部を示しています。CF形装着部は、心臓に直接接続される可能性があり、最も高い安全性（耐除細動性）が要求されます。心臓の形をした記号がその高い安全性と心臓への適用を示唆しています。選びやすい理由：心臓の記号がCF形（Cardiac Floating）の'Cardiac'と直結するため、選びやすいです。混同注意：特になし。正答の根拠が明確。
• 5. この記号は、B形装着部を示しています。B形は、患者に直接装着されるものの、心臓に直接接続される危険性が低い装着部であり、3つの分類の中で最も低い安全性が求められます。正しくは：B形装着部選びやすい理由：装着部を示す記号の一つであるため、他の装着部と混同しやすいです。混同注意：BF形装着部、CF形装着部

国試ポイント

医療機器の装着部を示す図記号の種類と、それぞれの安全性のレベルを正確に覚えること。

混同注意

BF形やB形装着部の記号とCF形装着部の記号は混同しやすいですが、記号が示す意味と要求される安全性のレベルを紐付けて理解することが重要です。

次に同じ論点が出たら

同様の論点が出題された場合は、各装着部の記号とその記号が示す安全性レベル、および適用される身体部位を正確に想起できるかを確認します。

関連知識

医療機器の装着部は、患者への安全性レベルによってB形（Body）、BF形（Body Floating）、CF形（Cardiac Floating）の3種類に分類されます。B形は最も低い安全性、CF形は最も高い安全性が求められます。
